項目簡介

1、夢山-火田220kV線路工程簡介

夢山~火田220kV線路線路起點為已建夢山500kV變電站，終點為擬建火田220kV變電站，途徑南昌市新建區西山鎮、石埠鎮，宜春市奉新縣赤田鎮、赤岸鎮，高安市大城鎮共5個鄉鎮。本工程線路路徑全長33.811km（其中新建段33.231km，改造段0.58km），其中新建雙回路單掛線架空線路3.15km，新建單回架空線路29.958km，新建三回架空線路0.123km，改造原220kV夢田Ⅰ、Ⅱ線雙回線路0.42km，單回線路0.16km。線路航空距離為27.76km，曲折系數為1.19。

新建單回架空線路導線采用2×JL3/G1A-630/45鋼芯高導電率鋁絞線，地線單回路段采用1根72芯OPGW-150光纜，1根JLB35-150鋁包鋼絞線，雙回路及“三跨”段采用2根72芯OPGW-150光纜。

該220kv線路工程將在S416省道K37+460（里程樁號）處跨越該段省道（南昌市新建區西山鎮橋里村北）。73#塔離S416省道距離為40m，74#塔離S416省道距離為235m，兩塔間距289m，其中省道正上方電力線放線后最低點離道路路面距離為20.3m。

2、跨越架工程搭設

1）跨越架搭設長度（沿被跨越物方向的有效遮護寬度）：13.4m。

2）跨越架搭設高度：10m，第一排靠近高速公路跨越架高度10m，第二排、第三排遠離跨越架高度分別為8m、6.0m(以2倍大橫桿間距依次遞減)

3）單側跨越架寬度:4.5m。

4）兩側跨越架架體間距:14m。

5）封網弧垂1.5m。

6）拉線設置：沿正面架體方向各設置5組拉線，垂直架體兩側面左右各設置1組拉線固定鋼管跨越架拉線。垂直架體兩側面各設置1組拉線固定鋼管跨越架拉線。跨越架拉線均采用Φ10鋼絲繩，對地夾角不得大于45°，采用三聯樁錨固。錨樁規格為∠80x8x1.5m，打入地面1.2米，打入對地夾角65°，主樁與后聯兩個輔樁成正三角形排列，間距為1m，主輔間采用中10鋼絲繩套及M24法蘭螺絲收緊。沿跨越架正面拉線兩端各設置一組，剩余3組均勻分布在架體上，沿跨越架側面拉線設置在架體中間位置。拉線均綁扎在立桿與橫桿的交接處。

評價人員

職責

姓名

職業資格證書編號

從業登記

編號

項目負責人

趙海林

S011032000110192001263

038068

項目組成員

趙海林

S011032000110192001263

038068

羅明

1600000000300941

039726

劉良將

S011032000110203000723

040951

報告編制人

趙海林

S011032000110192001263

038068

報告審核人

徐美英

1600000000200750

022732

過程控制負責人

劉求學

S011044000110192002758

036807

技術負責人

邱國強

S011035000110201000597

022186

發現的問題及安全對策措施

存在問題及整改意見

整改落實情況

檢查結果

評價結論

國網江西省電力有限公司宜春供電分公司夢山-火田220kV線路工程73#-74#跨越416省道（K37+460）鋼管跨越架施工工程在所采取的措施符合國家有關法律、法規、規章、標準、規范及有關規定的要求，在充分落實專項施工方案和本報告提出的安全對策措施和建議后，其風險可以接受，能夠滿足現有S416省道的安全通行的需要

現場工作時間

2025年5月21日

報告提交時間

2025年7月16日

現場參加人員

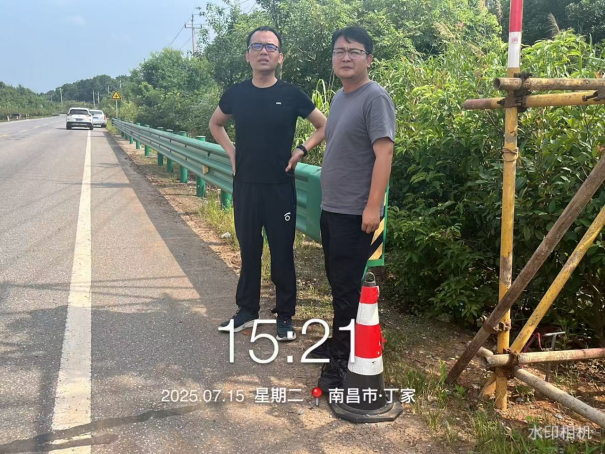

左：評價機構趙海林  右：企業人員

現場照片

被評價單位

信息反饋情況
